Высокотемпературные трубопроводы

Обсуждение и примеры выполнения расчетов в программе dPIPE
Аватара пользователя
Алексей Берковский
разработчики
разработчики
Сообщения: 102
Зарегистрирован: 03 мар 2009, 16:03

Re: Высокотемпературные трубопроводы

Сообщение Алексей Берковский » 22 ноя 2018, 17:29

Добрый день!

Также хочу уточнить вопрос, связанный с расчетными часами (TAU). Как правильно их прописывать, чтобы dPIPE их корректно воспринимал и не возникало ошибки, связанной с Доп. Напряжениями.
SR[TAU] взято из ПНАЭ (Таблица П1.4) для гарантированных значений длительной прочности.

Какое TAU прописывать для Режима работы, а какое для Нагрузочной группы?
Для высокотемпературных трубопроводов ресурс можно определить одинаковым как для всех нагрузочных групп (тогда ресурс принимается равным значению, выставленному для режима работы), так и индивидуально для каждой нагрузочной группы (тогда величина, выставленная для нагрузочной группы, переопределит значение, заданное для режима). При этом для материала трубопровода должны быть заданы напряжения для указанных ресурсов… Если ответ не помог, то лучше выслать мне на почту файл с исходными данными.
Aleksandr
Сообщения: 2
Зарегистрирован: 13 ноя 2018, 11:54

Re: Высокотемпературные трубопроводы

Сообщение Aleksandr » 22 ноя 2018, 15:36

Добрый день!

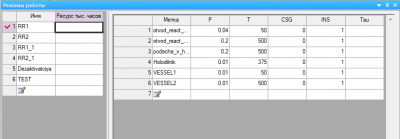

Также хочу уточнить вопрос, связанный с расчетными часами (TAU). Как правильно их прописывать, чтобы dPIPE их корректно воспринимал и не возникало ошибки, связанной с Доп. Напряжениями.

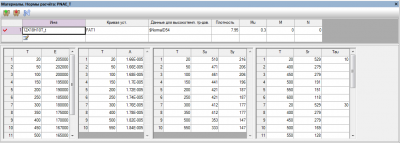

SR[TAU] взято из ПНАЭ (Таблица П1.4) для гарантированных значений длительной прочности.

Какое TAU прописывать для Режима работы, а какое для Нагрузочной группы?
Вложения
Аватара пользователя
Алексей Берковский
разработчики
разработчики
Сообщения: 102
Зарегистрирован: 03 мар 2009, 16:03

Re: Высокотемпературные трубопроводы

Сообщение Алексей Берковский » 13 ноя 2018, 22:53

По каким формулам вычисляются допускаемые напряжения (критерии прочности) для высокотемпературных трубопроводов S2_NUE, SRK, SAF. Для норм расчета PNAE_T
Процедура вычисления допускаемых напряжений для высокотемпературных трубопроводов изложена в верификационном отчете, раздел 3.2 «Методика расчета высокотемпературных трубопроводов по ПНАЭ в рамках программы dPIPE 5». Сам отчет можно найти в разделе “dPIPE документация» на сайте программы (http://www.dpipe.ru/ru/dpipe-documents_ru.html)
Допускаемые напряжения для SAF определяются также как и для низкотемпературных трубопроводов по кривым усталостной прочности..

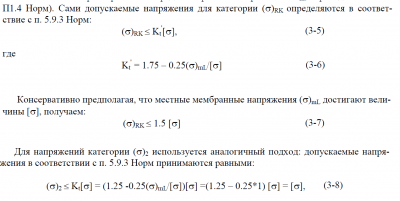

Ниже привожу выдержки оттуда:
Вложения
Aleksandr
Сообщения: 2
Зарегистрирован: 13 ноя 2018, 11:54

Высокотемпературные трубопроводы

Сообщение Aleksandr » 13 ноя 2018, 14:16

Добрый день!
По каким формулам вычисляются допускаемые напряжения (критерии прочности) для высокотемпературных трубопроводов S2_NUE, SRK, SAF. Для норм расчета PNAE_T
