Программный комплекс dPIPE

Татьяна, прошу прощения, но вынужден пересмотреть свой ответ. Вот выдержка из книги Пенга «Pipe Stress Engineering», где рассматривается подобная конструкция. Из нее следует, что жесткость разгруженного компенсатора увеличивается:
Т.е. вместо k/3 получается сумма 3k. Но лучше, конечно, этот вопрос уточнить у производителя.

Спасибо, большое.

Судя по картинке, при осевой деформации сильфоны работают последовательно, поэтому суммарная жесткость будет равна 1/3 от жесткости сильфонов.

Компенсатор имеет такой вид. Жесткость дается в каждом сильфоне, если задавать простым моделированием, то жесткости надо складывать?

Tatiana писал(а): 05 ноя 2020, 16:55

Здравствуйте!
Скажите пожалуйста. как программе лучше моделировать разгруженный компенсатор?

Это в значительной степени зависит от конструкции разгруженного компенсатора. При самом простом моделировании можно указать эффективную площадь = 0, что обеспечит отсутствие распорных усилий, но при этом нужно аккуратно задать все компоненты жесткостей, в случае, если разгруженный компенсатор состоит из нескольких секций. Возможны более сложные варианты задания саморазгруженных компенсаторов с явным моделированием стяжных устройств, как изображено на этом рисунке:

Здравствуйте!
Скажите пожалуйста. как программе лучше моделировать разгруженный компенсатор?

Ольга писал(а): 26 июн 2019, 15:26

Добрый день!
Почему в новой версии программы 5.27 не отображаются стяжки компенсаторов?

Стяжки отображаются в DDE для сдвиговых и шарнирных компенсаторов, в которых важен угол разворота стяжных устройств. В новой версии 5.27 никаких изменений по сравнению с предыдущей версией для компенсаторов не вводилось. Если этого объяснения недостаточно, пришлите, пожалуйста ваш файл, в котором выявлена проблема. Спасибо

Добрый день!
Почему в новой версии программы 5.27 не отображаются стяжки компенсаторов?

Спасибо большое

Tatiana писал(а): 06 сен 2018, 11:52

Здравствуйте! Скажите пожалуйста при моделировании шарнирного компенсатора, не очень понятно как задавать угол ветта, если компенсатор стоит в доль оси у, то ветта =0, а вдоль оси х ветта будет 90 ? ось z ?

Добрый день,

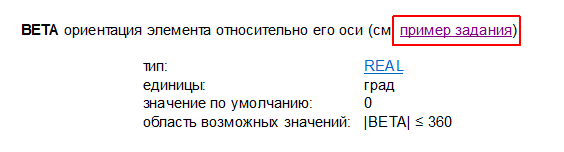

Возможность задать угол beta в шарнирном компенсаторе появляется в случае, если это компенсатор с двумя стяжками. Тогда, угол beta определяет в какой плоскости компенсатор не может изгибаться. Правило определения угла beta содержится в файле-справке: В dPIPE версия 5.6 при отображении модели в 3D мы сделали визуализацию расположения стяжек: см ниже:
