Программный комплекс dPIPE

Спасибо!

Ivan писал(а): 24 май 2018, 11:52

Добрый день.
Возник вопрос, как задать зазоры между трубой и опорой? Краткое описание: опора ввиде прямоугольного контура, труба перпендикулярно сечению контура и может перемещаться в пределах этого контура.
Спасибо

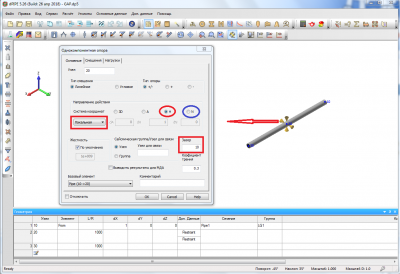

Это можно сделать с помощью 2х ортогональных однокомпонентных опор с указанием зазора. В примере – 10 мм – это расстояние от поверхности трубы до балки. Нужно иметь ввиду, что величина зазора учитывается программой для трубопровода, находящегося в недеформированном состоянии (так, как нарисовано на чертеже). Зазоры в однокомпонентных опорах учитываются только в статических расчетах...

Добрый день.
Возник вопрос, как задать зазоры между трубой и опорой? Краткое описание: опора ввиде прямоугольного контура, труба перпендикулярно сечению контура и может перемещаться в пределах этого контура.
Спасибо
