Программный комплекс dPIPE
Исправления к версии dPIPE 5.21 от 23.05.2011
1. Восстановлена выдача предупреждений в результатах расчета при "отрыве" жесткой подвески
2. Исправлена работа параметра SUP_SKIP (исключение печати реакций опор на отмеченных участках во всех таблицах, команда POST_REP)
3. Исправлена работа текущей версии программы (dPIPE 5.21) под операционной системой WINDOWS 2000.
4. Исправлена процедура записи угла FI в анкерные и 6-компонентные опоры при повороте модели
Изменение в интерфейсе таблицы DDE и задании исходных данных.
дальнейшие изменения произведены в интерфейсе таблицы для ввода и редактирования исходных данных. Подробности см. в файле-справке, раздел "Электронная таблица DDE". Среди наиболее значимых модификаций можно отметить следующее:
| ► | упорядочены панели инструментов и пункты меню (см. подраздел "Панели инструментов"); |
| ► | ликвидирован файл настроек "dde.ini": все изменения в интерфейсе таблицы теперь хранятся в системном реестре; |
| ► | добавлена панель инструментов для быстрого доступа к "дополнительным данным": |
| ► | добавлена возможность пользовательской настройки горячих клавиш (меню "Сервис/Настройки") и расположения окон с табличными данными: |
| ► | добавлена возможность выделения частей модели в графическом окне для группового изменения свойств выбранных элементов (имя участка, сечение, материал, нагрузочная группа), либо их удаления: |
| 1. | Нажать на кнопку "Выделить" |
| 2. | После нажатия на кнопку "Выделить" выбрать рамкой требуемую область модели |
| 3. | Из меню "Правка" или контекстного меню мыши выбрать из "Изменить" требуемую операцию |
| ► | изменен диалог и синтаксис соответствующей команды для задания сосредоточенных сил и моментов (команда FOR): |
| ► | добавлена возможность назначения сейсмических группы опор с использованием интерфейса DDE: команда "Определить сейсмические группы опор" (меню "Сервис") служит для выбора и включения тех или иных опор расчетной модели в сейсмические группы, определенные при помощи команды "Спектры ответа". Команда используется при расчете на сейсмику линейно-спектральным методом с учетом многоопорного воздействия. При нажатии на кнопку  курсор мыши в графическом окне приобретает вид стрелки с рамкой ( ) и возникает диалог, отображающий назначенные группы и позволяющий в графическом окне отметить области, в которых находятся опоры, отнесённые к определенной сейсмической группе: |
| ► | изменен порядок масштабирования изображения расчетной модели при прокрутке колесика мыши: поворот колесика к себе - уменьшает модель, от себя - увеличивает; |
| ► | добавлено переключение вращения/перемещения мышью при нажатии и удержании клавиши Ctrl; |
| ► | в диалог выбора типа сечения балки добавлены иконки, отображающие профиль сечения: |
| ► | в заголовок главного окна программы помещена информация о дате выпуска и версии релиза: |
| ► | добавлена возможность экспорта данных из существующих моделей в пользовательские базы данных: кнопка  в соответствующих таблицах: |
| ► | в закладку с базами данных добавлена кнопка "Сброс" (восстанавливает все пути к базам данных "по умолчанию"): |
| ► | в меню "Сервис" добавлена возможность записи всех данных, относящихся к узлам расчетной модели ("дополнительные данные"), в конец файла *.dp5 (для удобства редактирования в текстовом режиме): |
| ► | в распечатку исходных данных добавлена информация о значениях характеристик материалов для температур, использующихся в расчете: |
| ► | для коэффициента снижения прочности поперечного сварного шва FW2 в команде PIPE (сечение трубопровода) и в команде WLD (поперечный сварной шов) в качестве альтернативы помимо численного значения добавлена возможность ссылки на тип материала. Для трубопроводов, рассчитываемых по котельным нормам РД (CODE = 'RD') параметр FW2 может принимать значения 'CS' - углеродистые стали; 'AUS' - аустенитные стали; 'CMV' - хромомолибденованадиевые стали (см. табл. 4.2 РД). Для высокотемпературных трубопроводов, рассчитываемых по нормам ПНАЭ (CODE = 'PNAE_T) допускается использовать только FW2 = 'CMV'. При использовании такой формы задания программа автоматически присваивает коэффициенты снижения прочности поперечных сварных швов в зависимости от введенных значений и рабочей температуры трубопровода: |
| ► | изменено отображение в 3D гидроамортизаторов и однокомпонентных опор, расположенных вдоль оси трубопровода: для наглядности они "выносятся" за диаметр трубы. |
| ► | добавлен учет трения скольжения для пружинной опоры: |
| ► | добавлена возможность задания смещений для всех типов опор (в предыдущих версиях "смещать" можно было только анкеры и 6-компонентные опоры): |
| ► | добавился новый тип расчета 'OPER_R', позволяющий в пружинных опорах и подвесках в качестве нагрузки задавать "теоретическую монтажную нагрузку", R0: |
| ► | для демпферных опор добавилась возможность учета жесткости подопорной конструкции. Жесткость можно вычислить в локальных координатах конструкции, а затем задать угол Fi, который соответствует повороту глобальной оси X трубопровода к локальной оси X' конструкции: |
| ► | для трубопроводов, рассчитываемых по котельным нормам (CODE = 'RD'), добавилась возможность отключать учет коэффициентов прочности сварного шва для напряжений на IV-м этапе (команда CTRL, параметр RD_WLD_IV). По умолчанию эта опция включена: |
| ► | для анкерных и 6-компонентных опор введены углы поворота Fi и Theta. Fi - угол поворота глобальных осей опоры вокруг оси Z (аналог угла DS(1) для сферической системы координат); Theta - угол наклона развернутой оси X опоры к горизонтальной плоскости (аналог угла DS(2) сферической системы координат): |
| ► | при расчете по методу динамического анализа для всех опор добавилась возможность вывода оцифровки зависимостей типа "время-реакция- деформация" в текстовый файл; |
| ► | для высокотемпературных трубопроводов, рассчитываемых по котельным нормам (CODE = 'RD') и нормам ПНАЭ (CODE = 'PNAE_T'), добавилась возможность вывода реакций анкерных и 6-компонентных опор с учетом релаксации и эффекта саморастяжки (команда POST, тип результатов 'SUPP', параметр RULE = 'H_REL' (учет релаксации) и RULE = 'C_REL' (саморастяжка)). Соответствующие изменения внесены в задания на стандартные расчеты (файл "solv.dbs") |
| ► | для всех опор введена обработка предварительных смещений: в распечатках для опор теперь распечатываются относительные перемещения в опорах; |
| ► | добавлена возможность вывода реакций опор в сводных таблицах (файл *.sup) не в килоньютонах (эта величина стоит по умолчанию), а в ньютонах. Для того чтобы это произошло, нужно выполнить следующие действия: |
1. скопировать файл "pst_fmt.dbs" из папки, где установлена программа, в рабочую папку с расчетной моделью;
2. открыть текстовым редактором (например, Блокнотом) файл "pst_fmt.dbs";

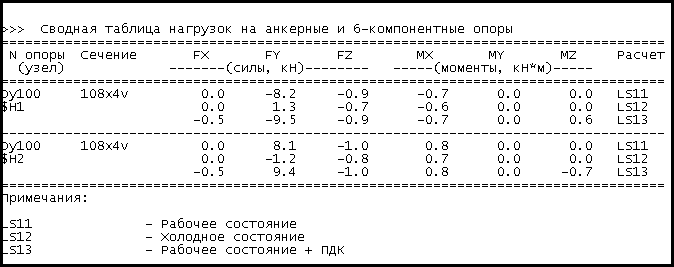

3. используя функцию "Поиск", найти в файле шаблон требуемой таблицы и заменить в заголовке размерность единиц. Например, если в результатах расчетах требуется изменить размерность нагрузок на анкерные и 6-компонентные опоры:
то в файле "pst_fmt.dbs" следует найти строку "Сводная таблица нагрузок на анкерные и 6-компонентные опоры" и в заголовке таблицы изменить кН на Н:
4. выполнить пересчет:
| ► | для организаций, обращавшихся к разработчикам с просьбой об изменении формата вывода результатов расчета, добавлена опция "Тип отчета" (меню Сервис/Опции, закладка "Распечатки результатов" - команда POST_REP, параметр REP_TYPE): |
| ► | исправлена проблема с заданием весовой нагрузки для сдвигового компенсатора; |
| ► | исправлена проблема работы программы при наличии в модели команд с заданием относительных координат узла (POS); |
| ► | исправлена обработка геометрии элемента задвижка (VALV); |
| ► | исправлена обработка нагрузок для жестких подвесок в рамках расчетов по методу динамического анализа при использовании правила SEISM (RULE = 'SEISM'); |
