Программный комплекс dPIPE
В отличие от реализованной ранее функциональности в рамках линейно-спектрального метода с учетом многоопорного воздействия, новый тип расчета позволяет провести расчет «невесомого» трубопровода, когда одна или несколько опор сдвигаются на заданные величины. Новый тип расчета позволяет учесть относительные сейсмические смещения опор для случая, когда сейсмическое воздействие задано унифицировано для все точек опорно-подвесной системы трубопровода. В рамках одного расчета можно реализовать несколько расчетных случаев с их последующей комбинацией по тому или иному правилу. При проведении расчета такого типа все нелинейные связи (зазоры, односторонние опоры) линеаризуются по аналогии с тем, как это делается в рамках линейно-спектрального метода. Сами смещения приписываются к каждой из опор в соответствии с заданным режимом:
С помощью этого функционала можно единовременно переопределить характеристики для группы пружинных опор или подвесок: например, изменить таблицу пружин, сбросить тип пружины или рабочую нагрузку для последующего расчета и т.д.:
"Импорт результата выбора пружин" позволяет напрямую зачитать в таблицу DDE результаты расчета по определению рабочих нагрузок и параметров пружин:
1. Добавлена возможность задания допускаемых нагрузок на опоры в глобальной системе координат.. Для этого нужно открыть файл sup_lds.mdb в программе Microsoft Access, найти таблицу «CUSTOM» и в поле LABEL прописать метку соответствующего набора нагрузок таким образом, чтобы в ней присутствовала цепочка символов ‘$GCS’. Регистр при этом не имеет значения:
2. Исправлена путаница с коэффициентами интенсификации напряжений (SI) и параметрами тройников при расчетах по ASME.
3. В английских распечатках исправлена таблица «Valves» (изменения внесены в файл pre_fmt_e.dbs)
4. Исправлена работа с полем «Комментарий» диалога «Тройник»
5. Исправлена работа параметра REP_TYPE (тип отчета). Если этот параметр отличается от величины «по умолчанию», то его значение печатается в распечатке исходных данных (файл *.out)
6. В файле PIPE.DBS откорректированы величины реферативных сечений для штампованных колен, выполненных из аустенитной стали (сечения $A133x14, $A159x17, $A194x20)
7. Исправлена работа с элементом «монтажная растяжка» (ошибка появилась лишь в последнем релизе)
8. Внесены дополнения и изменения в файл – справку dPIPE_5.chm
Внесены изменения, исправляющие некорректную работу программы при открытии диалогов с тройниками
Новые расчетные возможности.
| 1. | Добавлен новый элемент для моделирования опорно-подвесной системы трубопровода: жесткий стержень (Rigid Strut). Элемент представляет собой двустороннюю однокомпонентную связь конечной длины, шарнирно крепящуюся с одной стороны к трубопроводу, с другой стороны к строительной конструкции или оборудованию: |
В отличие от уже существующих в ПК однокомпонентных опор, жесткий стержень позволяет учесть маятниковый эффект при больших перемещениях и углах поворота (учет "геометрической нелинейности"). Подробное описание нового элементов приведено в файле-справке (команда STRT).
| 2. | Возможность учета геометрической нелинейности также распространена на жесткие и пружинные подвески (эта опция расчета появится в ближайшем обновлении программы): |
| 3. | Улучшен алгоритм выбора пружин для упругих опор и подвесок: откорректирована ситуация, когда по критерию изменяемости выбиралась неэкономичная пружина + введена дополнительная проверка по запасу относительно минимальной нагрузки (актуально для пружин из каталога LISEGA); |
| 4. | добавлен новый тип расчета для режима гидроиспытаний, проводимых в процессе эксплуатации трубопровода (TEST_B): расчет позволяет «заклинить» часть упругих подвесок в холодном состоянии с учетом статуса всей ОПС трубопровода. |
| 5. | реализована процедура уточненной оценки критериев по запасу для пружин упругих опор и подвесок. Традиционный способ оценки критерия запаса по нагрузке: |
описанная процедура активируется при значении параметра REP_TYPE = ‘ADVANCED’:
СТАРАЯ РАСПЕЧАТКА:
REP_TYPE = ‘ADVANCED’:
| 6. | Добавлена возможность сравнения расчетных и допускаемых нагрузок для опор трубопроводов. Для этого в окнах-диалогах для опор добавлена вкладка "Нагрузки". Файл с базой данных (в формате Microsoft Access), содержит допускаемые нагрузки на опоры, приведенные в следующих документах: |
1) СПиР-О-2008, Допускаемые нагрузки для стандартных опорных конструкций, Приложение О-2
2) LISEGA 2010RS, LISEGA. Standard Supports 2010 RS. Document No. 900081-4
3) СТО 79814898 "Опоры станционных трубопроводов атомных станций на давление до 4,0 МПа"
4) ОСТ 24-125-01 (Допускаемые нагрузки на опоры трубопроводов высокого давления по ОСТ 24.125-01)
Кроме вышеперечисленных таблиц база данных содержит таблицу "CUSTOM", в которую Пользователь может самостоятельно вносить допускаемые нагрузки на опоры или патрубки оборудования. Подробности см. в файле-справке.
Изменения в интерфейсе таблицы DDE.
| 7. | Для всех таблиц введена функция поиска по именам узлов, обозначениям, тексту и т.д. (находясь в фокусе таблицы, нажать CTRL-F): |

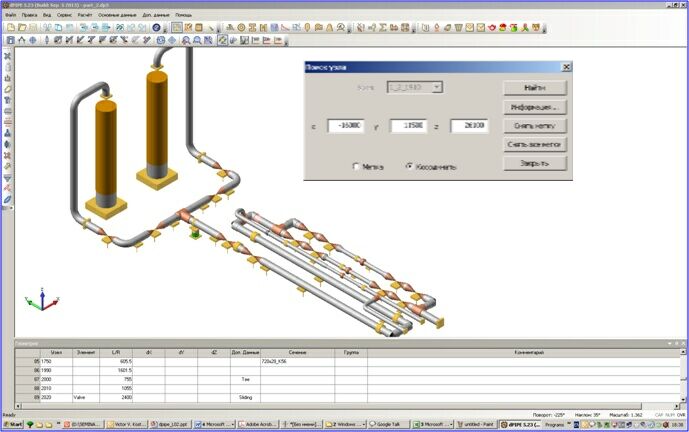

| 8. | Для диалога «Поиск узла» в графическом окне введена возможность отыскать узел по его координатам (для этого, находясь в фокусе графического окна, нужно нажать CTRL-F): |

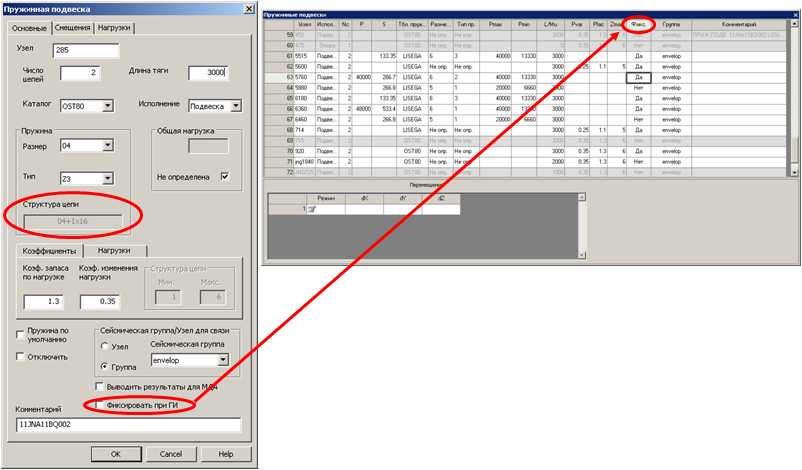

| 9. | В диалоге для пружинной подвески добавлена информация о структуре цепи и признак фиксации (заклинивания) пружины во время режима гидроиспытаний (см. также раздел новые расчетные возможности ПК): |
| 10. | В диалоге выборки («Показать элементы по категориям», F4) для отображения трубопроводов «по сечениям» введен фильтр по диаметру: |
| 11. | Во всех таблицах DDE появилась возможность копирования содержимого в буфер обмена. Для этого следует поместить курсор в поле таблицы и выполнить команду "Копирование" из меню "Правка", либо использовать сочетание клавиш "Ctrl-C". После этого содержимое можно перенести, например, в электронную таблицу Excel. При этом для закомментированных (отключенных) компонент в последней колонке появляется восклицательный знак: |
| 12. | В диалог "Параметры отображения" для всех дополнительных данных введен масштабный коэффициент: |
| 13. | Изменен диалог «Опции»: |
| ► | переформированы закладки с базами данных; |
| ► | изменен состав отображаемых контрольных параметров: убраны редко использующиеся параметры GRAV (ускорение свободного падения), T_REF (реферативная температура), плотность воды (W_DEN). Вместо них добавлены: минимально допустимый угол отвода (BEND_ANG) и максимальное число итераций при выполнении нелинейных расчетов (NL_MAXIT): |
| ► | из папки «задания» ликвидирована устаревшая закладка «на расчет» : |
| ► | Изменен диалог «Опции/Контрольные параметрs/Нормы расчета»: |
| • | нормы расчета на прочность теперь задаются в соответствующей закладке. Там же введен дополнительный параметр, определяющий год редакции Норм: «год» (CODE_YEAR): |
| ► | Изменен диалог «Опции/Контрольные параметрs/Подвески и опоры»: |
| ► | в диалог «Опции» добавлена закладка «задания/усталостная прочность/дополнительно»: |
| ► | в закладку «Опции/Отчеты/Опоры» добавлена ссылка на LC(LS) с нагрузками на опоры при режиме ГИ, а также дополнительный набор данных для оценки нагрузок на опоры: |
| 14. | Для ввода данных, необходимых для задания на расчет и постпроцессорную обработку результатов, используется окно с табличной формой: |
| 15. | Видоизменен способ задания направления действия для однонаправленных компонент (динамическая сила, динамический упор с зазорами, однокомпонентная опора, жесткий стержень и динамический амортизатор): |
| 16. | В меню «Сервис» добавлены операции над группой опор, а также возможность оптимизации модели: |
| 17. | В меню Файл добавлен пункт «создать PCF»: |
| 18. | В таблицу «Режимы работы» для каждой нагрузочной группы добавлена возможность задавать наличие или отсутствие изоляции (масштабный коэффициент по аналогии со средой): |
Разное:
| 19. | Реализован учет числа циклов для уравнения (10) ASME 2-й класс; |
| 20. | Исправлена некорректная печать таблиц при N > 999 и Load Sets при N > 99; |
| 21. | Введена обработка режима $PEAK для задания "пикового" давления для уравнений (9), ASME_NC; |
| 22. | Исправлены ошибки в PIPE3DV; |
| 23. | Добавлены напряжения EQ9_DC для ASME_NB; |
| 24. | Для ASME_NB добавлены напряжения EQ10, EQ12, EQ13 в основную часть расчета. Уравнения (11) и (14) реализованы только в рамках расчета циклической прочности; |
| 25. | Добавлена возможность учета сейсмических нагрузок при циклической прочности; |
| 26. | Откорректирован расчет коэффициентов концентрации напряжений для элементов трубопровода при расчетах по нормам ASME BPVC в зависимости от года издания Норм; |
| 27. | Для трубопроводных опор в рамках постпроцессорной обработки результатов добавлена возможность суммирования нагрузок, определенных в наборе результатов (LS). Напр.: |
| 28. | В стандартных расчетах (файл solv.dbs) исправлены расчеты №1, 2 и №8 для в.т. трубопроводов по ПНАЭ. В расчетах №1, 2 была некорректная ссылка для вычисления нагрузок на опоры с учетом релаксации и саморастяжки, В расчете №8 - дважды вычислялись SRK |
| 29. | Исправлена обработка жесткости "по умолчанию" для гидравлического и механического амортизаторов в рамках расчета по методу динамического анализа |
| 30. | Для трубопроводов 1 класса (ASME-NB) введен автоматический учет типа материала при расчете допускаемых напряжений. Если материал ссылается на кривую циклической прочности, содержащую в своем имени символы 'AUS', то такой материал считается нержавеющей сталью и для него Sm при температуре вычисляется, исходя из 0.9Sy |
| 31. | При расчетах по нормам ASME BPVC в листинге исходных данных введена печать допускаемых напряжений SH/SM, вычисляемых программой по величинам предела текучести и временного сопротивления. |
| 32. | Для уравнений (9) и (11) ASME NC, реализован выбор способа учета давления (SL_PRES) |
| 33. | Добавлен файл-справка ...dPIPE 5.23ru-RUdPIPE_VIDEO.chm c видеоклипами |
Установка dPIPE 5.23.
Для работы dPIPE версии 5.23 и выше требуется среда выполнения .NET Framework версии 4 или более поздней версии1). Если это ПО не установлено на компьютере, то при наличии подключения к Интернету, .NET Framework 4 будет установлен автоматически c сайта Microsoft.com во время установки dPIPE. Если подключение к Интернету отсутсвует, то перед установкой dPIPE следует установить .NET Framework 4 самостоятельно. .NET Framework 4 является бесплатным программным обеспечением. Программу-установщик можно скачать по адресу: http://www.microsoft.com/ru-ru/download/details.aspx?id=24872.
Примечание:
1) Версию .NET Framework, установленную на компьютере можно узнать следующим образом:
| 1. | Откройте меню Старт (Start) выберите Выполнить (Run). |
| 2. | В текстовом поле Открыть (Open) введите regedit.exe. |
| 3. | В Редакторе Реестра откройте следующий подраздел: HKEY_LOCAL_MACHINESOFTWAREMicrosoftNET Framework SetupNDP Установленные версии перечислены в подразделе NDP: |
