ПК dPIPE 5.24

1. Исправлен статус расчета «проходит – не проходит» в сводной таблице «Расчет накопленной повреждаемости» (усталостная прочность)

2. Добавлена функциональность по удалению строк из таблицы для стандартных тройников

3. Добавлена функциональность по инверсии «выборки»:

4. Упорядочен ввод для «арматуры со сдвигом»

5. Исправлена операция «найти и заменить» при работе с текстом (файл *.dp5) во внутреннем редакторе программы

6. Исправлена печать допускаемых напряжений S2_MRZ(PZ) для стандартных тройников при выполнении расчета по МДА, нормы ПНАЭ

7. Исправлена операция «отключить» в диалоге для «стандартного» тройника

8. Исправлена ошибка, возникавшая при работе с жесткими стержнями (RIGID STRUT), проявлявшаяся при обращении к базе данных с допускаемыми нагрузками.

9. В диалог для импорта спектров ответа добавлена опция для сохранения данных в отдельных файлах в виде ссылок.

10. Добавлена команда «SUP_LOADS» для определения ссылок на этапы расчета или наборы результатов, использующихся при проверке допускаемых нагрузок на опоры. Теперь в рамках одной расчетной модели могут использоваться разные таблицы с допускаемыми нагрузками на опоры, ссылающиеся на различные LC/LS:

11. Для расчетов по нормам ПНАЭ в БД с материалами (файл MAT.DBS) добавлены расчетные кривые усталости с учетом влияния водной среды (п.3.3, РД ЭО 0330–01):

12. В базу данных с сечениями трубопроводов (файл PIPE.DBS) добавлены данные по стандартным деталям (трубы, отводы и тройники) для низкого давления (ОСТ 34-10, ОСТ 34-42). Эти данные доступны при расчетах по нормам ПНАЭ и нормам РД:

13. В синтаксисе команды POST стала доступна компактная запись ссылок на расчетные случаи/наборы нагрузок. Вместо цепочки ls = "LC2, LC3, LC4" можно записать: ls ="LC2:LC4"

14. В сводную таблицу с демпферами добавлена кнопка вызова программы DmpView для просмотра характеристик демпферов:

Сама программа расположена в папке "…dPIPE 5.24UTILSDMPVIEW" и может использоваться как отдельное приложение:

15. В диалог для выбора элементов по категориям вставлена кнопка «инверсия», позволяющая инвертировать выборку:

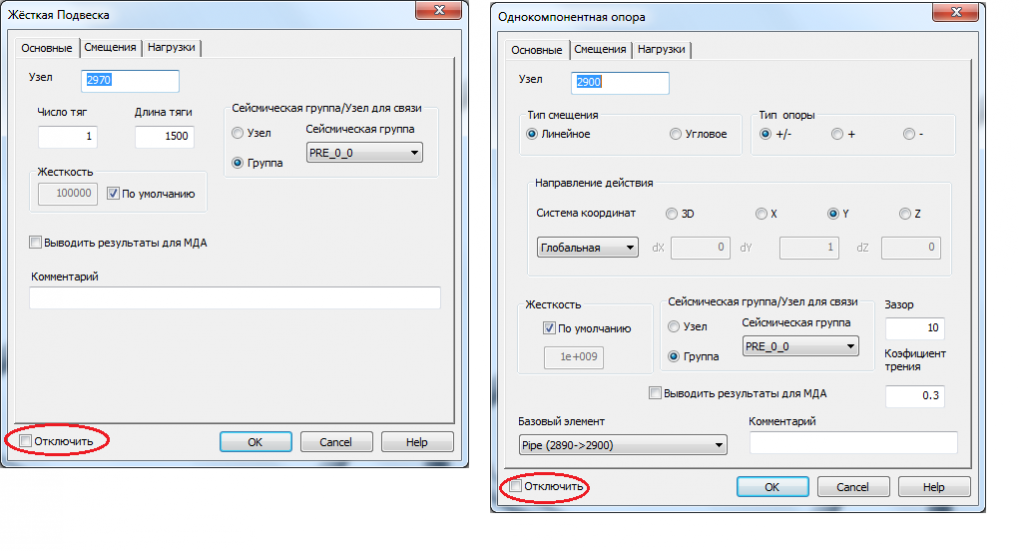

16. Во всех диалогах с «дополнительными данными» упорядочено расположение флажка «отключить»:

17. В команду постпроцессора RES = ‘FORC’ (вывод внутренних усилий в элементах) добавлено правило RULE = ‘MAX’, позволяющее отыскивать максимальные по модулю компоненты из набора LC/LS.

18. Исправлена процедура комбинации внутренних усилий для "стандартных" тройников (расчеты по ПНАЭ) при определении накопленной повреждаемости

19. При отображении распределения температур/давления в легенде отображается наименование соответствующего рабочего режима:

20. навигация по таблице "режимы работы" синхронизирована с отображением температур/давления:

21. Для анкерных и 6-компонентных опор в БД с доп. нагрузками на опоры (файл sup_dbs.mdb) добавлен тип данных «6», позволяющий отдельно оценивать осевую силу, крутящий момент, а также суммарную сдвиговую силу и изгибающий момент, полученные как ККСК из соответствующих расчетных компонент. При этом запись набора допускаемых нагрузок выглядит следующим образом:

F_A F_S 0. M_T M_B 0.,

где F_A и F_S допускаемые нагрузки на растяжение-сжатие и сдвиг, M_T и M_B – допускаемые моменты на кручение и изгиб

22. В диалог «Опции» добавлена закладка с указанием расположения шаблонов для распечаток исходных данных и результатов расчетов (файлы «pre_frmt.dbs» и «pst_fmt.dbs»). Изменено расположение этих файлов «по умолчанию»: файлы, соответствующие русскому и английскому языкам располагаются в папках «ru-RU» и «en-US» соответственно:

23. Существенные изменения в программе PIPE3DV:

      a. Реализована анимация деформированного состояния (запускается по клавише F8, остановка – по клавише ESC)

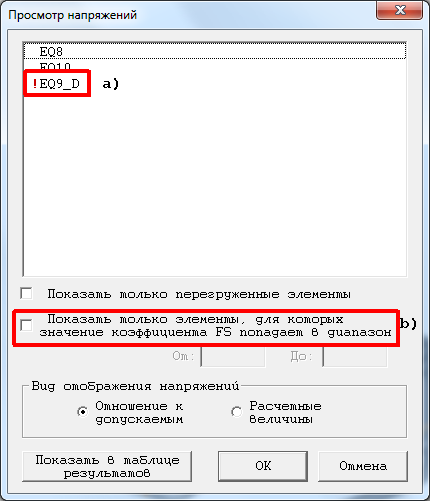

     b. В диалоге для просмотра напряжений в случае невыполнения условия прочности рядом с соответствующей категорией появляется восклицательный знак. Добавилась опция просмотра напряжений, попадающих в определенный диапазон:

      c. Изменился интерфейс просмотра результатов в табличном виде. В закладке для просмотра напряжений появился ряд опций, позволяющих эффективно находить места, в которых произошло превышение допускаемых величин:

1. Реализован экспорт «стандартных» тройников в пользовательскую базу данных:

2. В диалог для спектров добавлена кнопка для вызова программы SINTEZ-M и автоматической загрузки в нее выбранных спектров ответа:

См. видео

3. В таблице DDE исправлена ошибка, связанная с «потерей» параметра TE для тройников с накладкой типа «RF_TEE» при расчете по нормам ASME_NC.

4. Исправлена процедура вычисления ускорений точек трубопроводов при расчете линейно-спектральным методом. Обнаруженная неточность проявлялась при наличии многоопорного воздействия с включенной опцией «учет высших форм колебаний»

5. Реализована возможность «обнулять» давление при вычислении «сейсмических» напряжений, если множитель при первом слагаемом, которое должно соответствовать нагрузкам от НУЭ, будет равным нулю. Например:

& res = 'S2_MRZ', ls = "0*LC2+LC4", note = "Напряжения S2 (МРЗ)" ; LS4.

Такая оценка полезна, чтобы оценить вклад «чистой» сейсмики в уровень общих напряжений.

6. В таблице DDE исправлена ошибка, возникавшая при редактировании номеров узлов дополнительных данных через диалог или таблицу: в этом случае данные не записывались в *.dp5 файл. Ошибка не проявлялась при выставленной опции "доп. данные в конце файла"

7. Обновлена (систематизирована) БД для деталей трубопроводов ТЭС на высокое давление (файл pipe.dbs)

8. Исправлена ошибка, связанная с выводом опор в PCF файл: ошибка возникла в версии 5.24

9. Внесены изменения в обработку результатов для подвесок постоянного усилия при выставленной опции REP_TYPE='ADVANCED': до внесения изменений программа выдавала предупреждения (мигающие подвески в PIPE3DV и восклицательные знаки в распечатке, файл *.SUP), если для подвесок постоянного усилия не задавались максимальная/минимальная нагрузки.

Исправлен файл «sup_lds.mdb»: в нем выявлены неточности в величинах допускаемых нагрузок в таблицах «НП-068-05-ПЗ» и «НП-068-05-АР» для режимов «Вес+ПЗ» и  «Вес+АР» соответственно. Исправленный файл в архиве выложен тут. После загрузки файл следует переписать в папку установки программы во вложенную папку “DB”.

1. Добавлен новый тип данных, связанный с узлом расчетной модели: "стандартный" тройник. При использовании этого элемента программа автоматически добавляет в расчетную модель внутренние элементы и узлы, позволяющие более точно определять весовые и геометрические характеристики тройниковых узлов.

2. Добавлена возможность учета локальной податливости тройниковых соединений. Реализованы как автоматическое вычисление коэффициентов податливости, так и их пользовательский ввод (рассматривается податливость на изгиб (в плоскости и из плоскости тройника), осевой податливости штуцера и его податливости на кручение). Указанные возможности реализованы при работе с новым типом дополнительных данных: "стандартными" тройниками.

3. Добавлена опция "расчет тройников по методике ЦКТИ", подразумевающая использование инженерной методики по расчету неравнопроходных тройниковых соединений по п. 5.2 РД 10-249-98 (применимо только для котельных норм CODE = 'RD' с использованием "стандартных" тройников):

4. В команду POST добавлена возможность для комбинации результатов по "сейсмическому" правилу SRSS (RULE = 'S_SRSS'): результирующая величина равна корню квадратному из суммы квадратов суммируемых компонент,  а знак принимается по первому слагаемому. Правило применимо к комбинации внутренних усилий (FORC), нагрузок на опоры (SUPP) и перемещений точек трубопровода (DISP)

5. Реализован учет сейсмического смещения опор при расчете по МДА (подробности см. тут)

6. В рамках проекта "dPIPE утилиты" выпущен первый релиз программы SINTEZ-M для генерации акселерограмм из заданных спектров ответа. Программа требует отдельного лицензирования

7. В рамках расчетов по нормам ASME NC (1992) откорректировано вычисление момента сопротивления штуцера (ZB) для неравнопроходных тройников при расчете напряжений по уравнениям (10) и (11)

8. В программе PIPE3DV исправлено отображение символов для упругих и анкерных опор при экспорте расчетной модели в формат DXF

9. В программе PIPE3DV откорректировано отображение подвески с 2-мя пружинами при вертикальном сдвиге.

10. PIPE3DV: существенно улучшена работа с текстом для оформления рисунков расчетных моделей.

11. Исправлена печать сводных таблиц для опор (файл *.sup): добавлена печать номера узла в таблицах с динамическими амортизаторами, демпферами и в таблице с подвесками (для монтажа)

12. Обновлен формат и содержание баз данных по деталям трубопроводов для расчетов по нормам ПНАЭ и РД (файл pipe.dbs). Добавлены данные для тройниковых соединений.

13. В базу данных с допускаемыми нагрузками на опоры трубопроводов (файл sup_lds.mdb) добавлены 3 таблицы допускаемых нагрузок: НП-068-05-ПЗ, НП-068-05-МРЗ и НП-068-05-АР. Каждая из этих таблиц содержит допускаемые нагрузки из Приложения 8 документа НП-068-05. Первый и второй набор нагрузок каждой таблицы приведен для весовой и температурной нагрузки. Третий набор в каждой из таблиц соответствует сочетаниям нагрузок от веса  трубопровода + нагрузки от МРЗ, ПЗ или от совместного воздействия массы трубопровода и реактивной силы при разрыве трубопровода (АР – аварийный режим):

14. Для тройников (команда TEE) добавлена проверка идентичности сечений и нагрузочных групп элементов, образующих корпус тройника

15. В рамках расчета по методу динамического анализа (DYN = 'THA') по команде TH_OUT type = 'DSP' помимо печати перемещений реализована  печать углов поворота.

16. Начиная с версии dPIPE 5.24 совместимость работы ПК с Windows XP разработчиками более не поддерживается
