ПК dPIPE 5.25

1. Исправлена запись параметров в команду «стандартный тройник»: в предыдущей версии вместо ссылок на присоединяемые трубы вносились ссылки на сечения, моделирующие корпус и штуцер тройника. Эта неточность могла повлиять на результаты расчетов по нормам ASME и EN, если в моделях использовались стандартные тройники.

2. В свойства материалов добавлены данные для допускаемых напряжений для режима гидроиспытаний (ГИ). Применимо для норм EN 13480 "Metallic Industrial Piping":

3. Для норм EN 13480 "Metallic Industrial Piping" добавлена категория напряжений SGM1T для оценки напряжений при режиме ГИ:

4. В файл SOLV.DBS добавлен набор стандартных расчетов для норм EN 13480 "Metallic Industrial Piping"

5. Добавлена проверки «невязки» геометрии модели для упругого элемента (FJ)

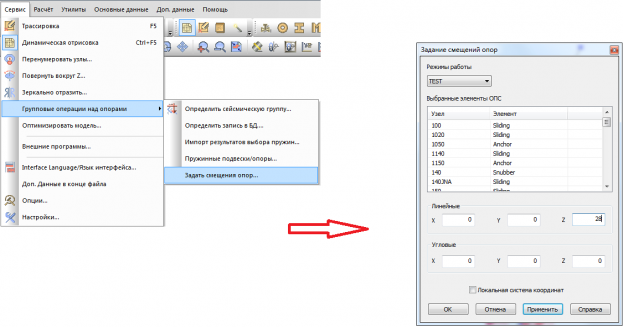

6. В «групповые операции над опорами» добавлен функционал задания одинаковых перемещений для группы опор:

7. В программе PIPE3DV изменено отображение 6-компонентной опоры в 3D

8. В программу CVSpec добавлена функциональность для импорта группы спектров:

Обновление к версии dPIPE 5.25

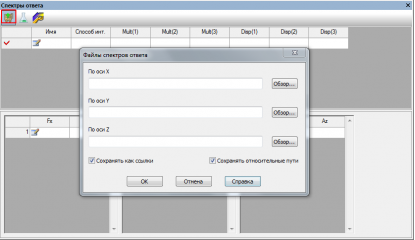

1. Добавлена функциональность «запоминать папку», из которой зачитывались спектры ответа или акселерограммы:

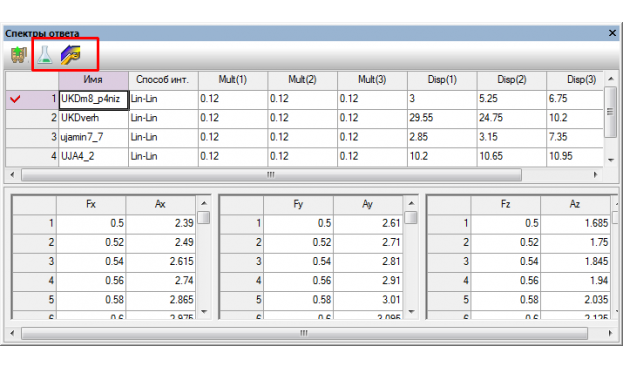

2. Добавлена функциональность вставки оцифровки спектров ответа через буфер обмена:

3. Добавлен интерфейс для ввода исходных данных, зависящих от расчетного ресурса работы трубопровода (допускаемые напряжения SA и предел длительной прочности SR – команда MAT «Материалы»):

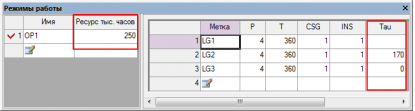

Соответствующая информация по ресурсу также вводится в данные с описанием режимов работы (команда OPVAL):

Описанные опции применимы для расчетов по Нормам «РД», «EN» и «PNAE_T». При расчетах по «котельным» нормам, благодаря этому нововведению, появилась возможность в одном расчете комбинировать высоко и низкотемпературные трубопроводы.

4. Откорректирована работа программы при нажатии кнопки «сброс» в диалоге «Шаблоны» для распечаток: по умолчанию будут выставляться шаблоны, соответствующие выбранному языку интерфейса:

5. Исправлена ошибка, приводившая к аварийному завершению программы при попытке редактировать «дополнительные данные».

6. Восстановлена функциональность импорта результатов расчетов для подвесок

7. Исправлена ошибка, приводившая к аварийному завершению программы при выделении «сейсмических групп» (групповые операции над опорами)

8. В интерфейсе, файле – справке и распечатках уточнено понятие «rigid» для компенсаторов:

9. Восстановлено сохранение комментариев в команде для «стандартного» тройника

10. В файл «mat.dbs» добавлены данные для материалов по допускаемым напряжениям в зависимости от ресурса (для расчетов по «котельным» нормам)

11. В файл «solv.dbs» добавлен «стандартный» расчет для трубопровода, содержащего высок и низко температурные участки (для расчетов по «котельным» нормам)

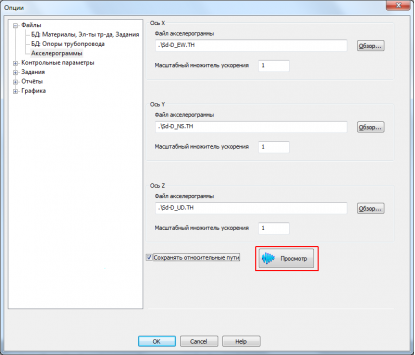

12. В диалог для ввода акселерограмм добавлена кнопка для графического просмотра временных зависимостей (через программу CVSPEC):

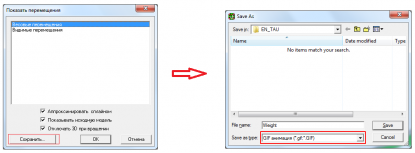

13. В программу PIPE3DV добавлен функционал экспорта анимации «форм колебаний/вынужденных колебаний/деформированного состояния» в компактный графический формат *.GIF:

Программа «CVSpec»

14. Исправлены ошибки, проявлявшиеся при групповой обработке спектров ответа

15. Групповая обработка спектров добавлена в операцию «Расширение пиков»

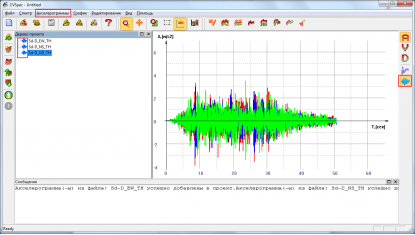

16. Добавлена группа операций по импорту/экспорту и хранению данных с акселерограммами, а также их отображению:

Программа «Sintez-M»

17. Исправлены различные ошибки, связанные с интерфейсом программы.

Изменена процедура работы с защитными ключами: начиная с этой версии, система лицензирования осуществляется при помощи ПО Sentinel, что требует перепрошивки аппаратных защитных ключей.

Расчетные возможности:

1. Существенно сокращено время расчета собственных форм и частот колебаний (модуль DP5D).
2. В расчетных модулях DP5S и DP5D снято ограничение по числу разнородных элементов при сборке матрицы жесткости.
3. Для тройников уточнен учет коэффициентов снижения прочности сварных соединений.
4. В рамках расчетов по ПНАЭ реализовано вычисление допускаемых напряжений категории В2 в соответствии с РД ЭО 1.1.2.05.0330-2012 «Руководство по расчёту на прочность оборудования и трубопроводов реакторных установок РБМК, ВВЭР, ЭГП на стадии эксплуатации, включая эксплуатацию за пределами проектного срока службы». Параметр RD_E0330 определяется в секции CTRL.
5. База данных по материалам (файл mat.dbs) дополнена кривыми усталости из РД ЭО 1.1.2.05.0330-2012:

6. Расширена функциональность учета сейсмического смещения опор (ССО) как в рамках линейно-спектрального метода, так и в рамках метода динамического анализа. Для перемещений, реакций опор и внутренних усилий добавлена опция вывода результатов от ССО (RULE = ‘SAM’)
7. Улучшен алгоритм оптимизации расчетной модели.
8. Ревизована процедура нормативной оценки трубопроводов в соответствии с документом EN 13480 "Metallic Industrial Piping". Добавлены изменения, соответствующие редакции 2012 года.

Постпроцессор:

1. Исправлена ошибка печати накопленной повреждаемости для стандартных тройников, возникавшая в моделях с опцией SKIP_STR.
2. Исправлена ошибка, возникавшая при ссылке на LS для определения напряжений SRK
3. Исправлены неточности в модуле вывода результатов расчетов.
4. Для напряжений категории Saf (нормы ПНАЭ) добавлена возможность учета реферативного набора нагрузок LS.

Таблица DDE:

1. Откорректирована функциональность работы со «стандартными» тройниками (ввод из базы данных, удаление неиспользуемых данных из расчетной модели и т.д.).
2. В диалоге «Нормы расчета» откорректировано соответствие отображения параметров BEND_CODE, BEND_PRES и E_MOD исходным данным из файла *.dp5.
3. Реализована возможность индивидуального выбора сохранения относительных путей к базам данных в файле
4. В меню добавлен раздел «Утилиты». Реорганизованы некоторые панели инструментов

dPIPE утилиты:

1. Существенно повышена производительность и стабильность программы для синтеза акселерограмм SINTEZ-M
2. Расширен функционал программы для обработки спектров ответа CVSPEC
3. В программу для просмотра характеристик высоко-вязких демпферов DmpView добавлена функция документирования
4. Выполнены работы по интеграции dPIPE c программами-утилитами SINTEZ-M и CVSPEC

Просмотр расчетной модели и визуализация результатов расчетов (PIPE3DV)

1. В модуль просмотра расчетных моделей PIPE3DV добавлена функция сортировки и отображения участков трубопроводов по внешнему диаметру.
2. В модуле просмотра расчетных моделей PIPE3DV улучшена работа с проставлением размеров.
