DDE:В команду CTRL добавлен параметр BEND_ANG, определяющий минимально-допустимый угол отвода;

Изменено отображение сечений "швеллер" и "уголок" для балочных элементов (ориентация сечений приведена в соответствие с PIPE3DV);

Исправлена процедура загрузки стандартного задания на расчет из старого диалога (Опции/Задания);

Откорректирована программа-просмотрщик текстовых файлов с результатми расчетов WorkPad для корректной работы с большими файлами (25.08.2010).

DDE:Исправлена работа текущей версии программы (dPIPE 5.2) под операционной системой WINDOWS 2000



POST:Исправлена процедура записи файлов с временными зависимостями ответных параметров (при расчете по МДА): в версии 5.2 при запуске программы в пакетном режиме файлы записывались в установочный каталог программы. Теперь запись этих файлов производится в папку с расчетной моделью.

Новый интерфейс таблицы DDE

существенно поменялся интерфейс графического окна таблицы для ввода исходных данных. Подробности см. в файле-справке, раздел "Электронная таблица DDE". Среди наиболее значимых модификаций можно отметить следующее:

усовершенствована связь между графическим оконом и окном ввода исходных данных (см. подраздел "Навигация по таблице");
добавлена возможность отображения и редактирования только части модели (см. подраздел "Режим частичного отображения расчетной модели");
добавлен пункт меню "Расчет";
добавлен альтернативный табличный ввод заданий на расчет и постпроцессорную обработку результатов (см. меню "Основные данные/Задание на расчет"):

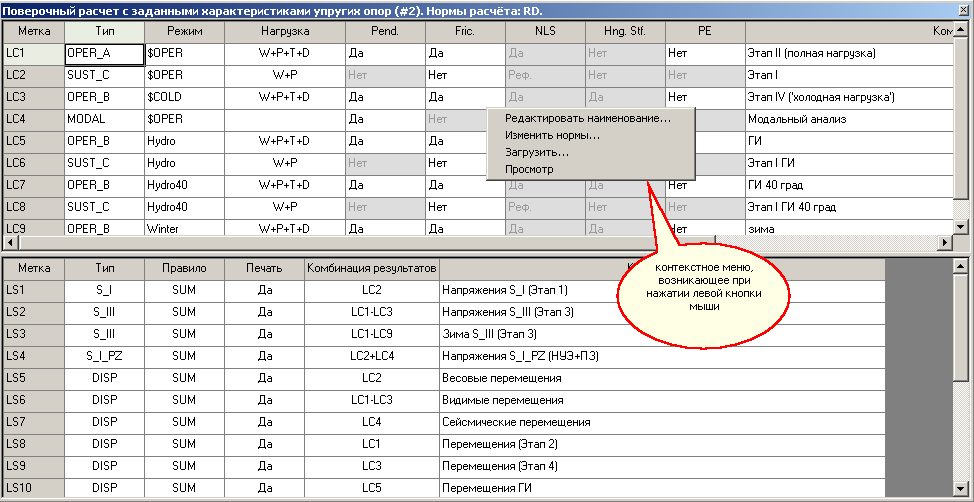

solv&post



добавлена подсветка заголовков колонок и строк таблиц, добавлен маркер текущей строки в многотабличных окнах (cечения труб, материалы и т.п.):

highlight

добавлена возможность пропорционального увеличения/уменьшения диаметров трубопроводов во всей модели (только отображение): горячие клавиши Ctrl-Grey+/Grey-:

not_scaled

scaled

до масштабирования

после масштабирования



изменена форма диалога для задания тройника при расчетах по РД (из диалога убран неиспользуемый при расчетах по РД параметр "утолщение" TW):



RD_tee

                         старая форма диалога                                                        новая форма диалога



в диалог для сосредоточенной в узле динамической нагрузки добавлена опция "Сохранять относительный путь":

dyn_force







Новые типы  расчетов

в новой версии программы добавлены новые типы стандартных расчетов:

расчет на режим гидроиспытаний (ГИ) с заклиненными пружинами. Предполагается, что гидроиспытания проводятся перед пуском трубопровода, все пружины заклинены, трубопровод находится без изоляции. При задании на расчет (команда SOLV) параметр TYPE принимает значение 'TEST'. Кроме этого в расчетной модели обязательно должны быть определены условия для ГИ: давление и температура (команда OPVAL) определяются также под именем 'TEST'. В контрольные параметры (команда CTRL) добавлен параметр, определяющий жесткость заклиненных пружин (RH_STF). Этот же параметр используется по умолчанию для жесткости жестких подвесок;
комбинированный расчет по выбору характеристик и рабочих нагрузок для пружин упругих подвесок/опор + расчет на сейсмику. В отличие от предыдущих версий теперь нет необходимости использовать разные файлы с моделями для расчета по выбору пружин и с данными для расчета на сейсмику. При расчете на сейсмику для учета дополнительной боковой жесткости пружинных и жестких подвесок, обусловленной маятниковым эффектом, программа автоматически зачитывет необходимые нагрузки из предыдущих расчетных случаев, в соответствии со значением параметра PEND из расчетного случая с параметром TYPE = 'MODAL'. При этом, если параметр PEND в команде не определен, или выставлено значение PEND = 'YES', то величины нагрузок для пружинных подвесок будут зачитываться из файла исходных данных (такая возможность оставлена для совместимости с расчетами по предыдущим версиям программы). Учет маятникового эффекта для жестких подвесок по умолчанию выключен. Для управления этой возможностью следует использовать параметр RH_PND (команда CTRL). Стандартные расчеты можно загрузить из файла SOLV.DBS:

solv_standard



Расчеты по методу динамического анализа (МДА):

добавлен способ "быстрого" вычисления ответных параметров трубопровода, основанный на анализе максимумов кинетической энергии системы за время интегрирования уравнений движения. Эту опцию рекомендуется использовать при отладочных расчетах моделей, когда основное время расчета приходится на интегрирование уравнений движений. Из опыта выполненных расчетов следует, что использование этой опции позволяет корректно определить максимумы ответных параметров ~ в 90 % случаев. Для окончательных расчетов следует использовать процедуру вычисления ответных параметров на каждом шаге интегрирования. Параметр определяется в диалоге "Опции", в закладке "Динамические параметры":

dyn_dialog1



В синтаксисе языка это соответствует значению TH_STRS = 'FAST' в команде CTRL.



Учет температуры монтажа:

реализован учет различающихся значений температуры монтажа для разных участков трубопровода: в исходных данных для этого нужно завести специальный режим с именем '$INST' (команда OPVAL) и прописать в нем температуру монтажа для каждой нагрузочной группы:



T_INST

При этом в распечатке исходных данных, в таблице "Режимы работы" появится запись:



T_INST_1





Расчет накопленной повреждаемости:

исправлено вычисление напряжений (σaF)K при оценке накопленной повреждаемости (напряжения не уменьшались на отношение реферативного модуля упругости  к рабочему). Ошибка появилась в версии от 25.09.2009.



Постпроцессор:

Добавлена возможность вывода максимальных значений по нескольким наборам результатов для всех категорий напряжений (команда POST , параметр RULE = 'MAX'), а также правило абсолютного суммирования для наборов результатов (RULE = 'ABS'):

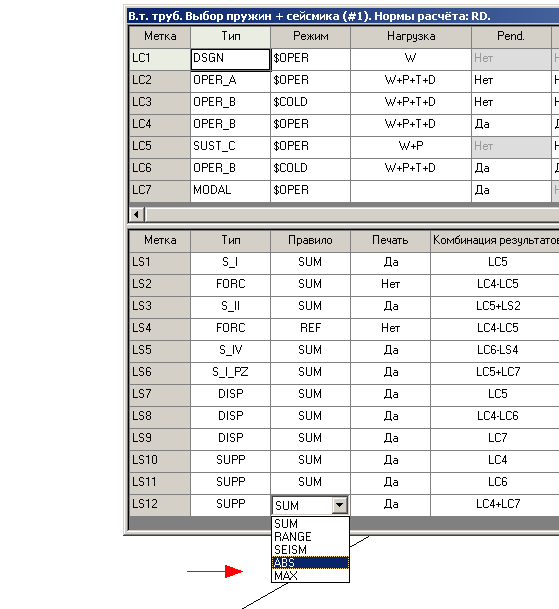

RULE_ABS_MAX







добавлен вывод углов поворота для указателей перемещений (см. команду TH_OUT);
введен набор средств для управления печатью результатов расчетов (см. команду POST_REP). В интерфейсе таблицы DDE команде соответствуют 2 следующих диалога:

0176



0177



откорректирована процедура вычисления коэффициента , использующегося для вычисления напряжений в отводах на первом этапе расчетов по РД: в соответствии с РД этот коэффициент можно определять либо по формуле , либо по рисунку 5.10 (п. 5.2.6.3). Раньше в программе была реализована интерполяция по рисунку (а он приблизительно совпадает с таблицей П.5.2 в ПНАЭ), в новой версии программы мы перешли на вычисления по формуле. Разница в результатах может составлять от -18% до +15%;
исправлена процедура перевода нагрузок из одной системы координат в другую (глобальная - локальная; локальная - глобальная) при расчете на сейсмику: в предыдущих версиях программа выполняла преобразование координат, основываясь на результирующей нагрузке, вычисленной для той системы координат, в которой задавалась опора. В новой версии операция преобразования координат производится для каждой формы колебаний.





Ввод исходных данных:



в команду CTRL добавлен параметр ARC_ANG, определяющий минимально допустимый угол для участков разбиваемого на части отвода (команда "Отвод-2");
введено ограничение на смену направления текущей ветви после отвода. При необходимости задать новое направление сразу вслед за отводом Пользователю следует начать новую ветвь:





0174





НЕВЕРНО:



10: F dc = 1, 1000, 0, cs = 'Pipe1', lg = 'LG1'

20: P

30: B r = 300, dc = -1, 0, 0

40: P dc = -1000, 500, 0.5, cs = 'Pipe1', lg = 'LG1'

ВЕРНО:





10: F dc = 1, 1000, 0, cs = 'Pipe1', lg = 'LG1'

20: P

30: B r = 300, dc = -1, 0, 0



30: F dc = -1000, 500, 0.5, cs = 'Pipe1', lg = 'LG1'

40: P
